DIY篇之自紧钻夹头拆装和原理分析

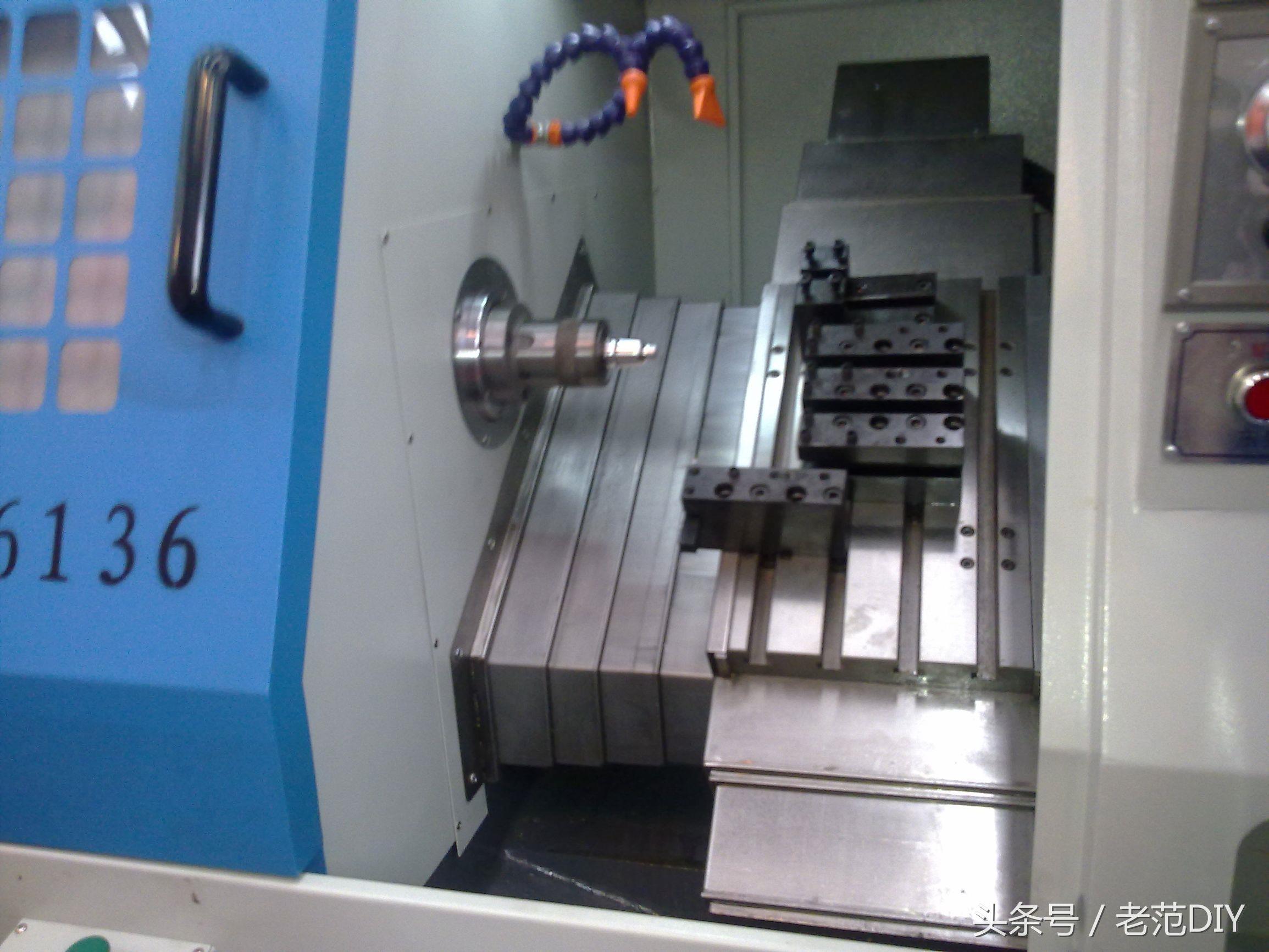

做零件加工，钻孔是日常便饭一样平常，想来对这个工具是不陌生的，这个就是自紧钻夹头，也有的是普通的机械夹头，上图大家看看

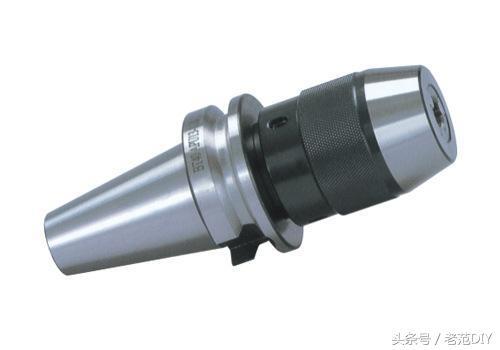

BT40一体式自紧夹头，电脑锣用

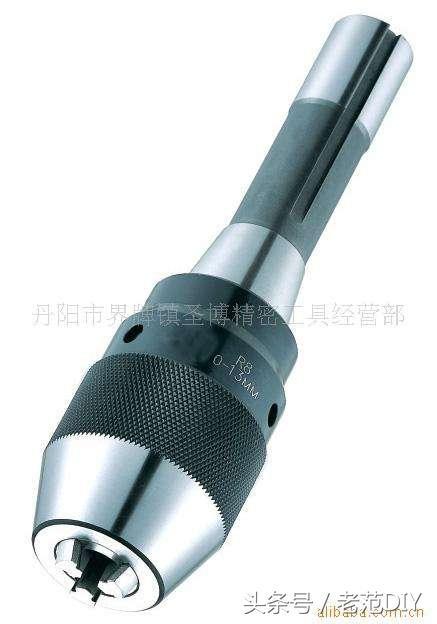

R8一体式自紧钻夹头，普通炮塔铣床用

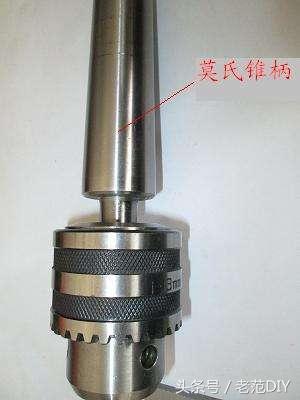

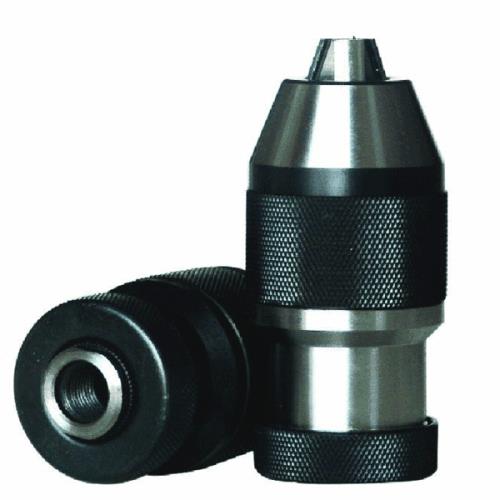

分体式的，有配锥柄的，有配牙柄的，钻床，铣床用

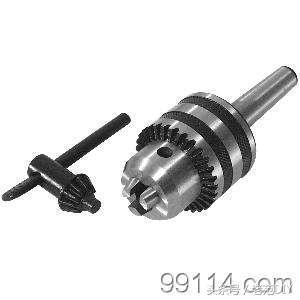

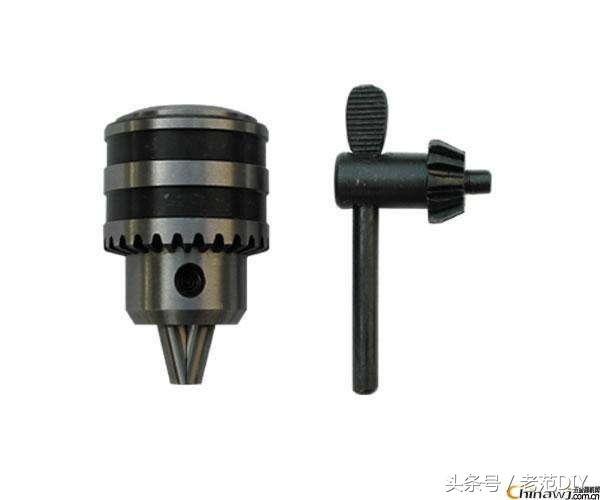

下面图片是普通的机械式钻夹头，这货得配个小扳手才能上紧，有时齿条打坏了，得用铜棒敲打才能上紧，或者松开。敲过手上的，来报个名。哈哈，这货确实不好用。

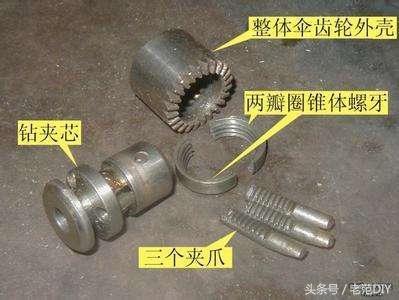

普通机械式的原理是靠伞齿外壳带动两边锥体牙圈，再带动三个夹，在钻夹芯的三个斜孔伸缩，，向前伸夹小，向后伸夹大，很好理解。

下面我们来了解下自紧式的原理，我网上查了多次，都没有讲到原理，没办法，只好拆一个来看看了，下面动图，先看下结构，再讲原理

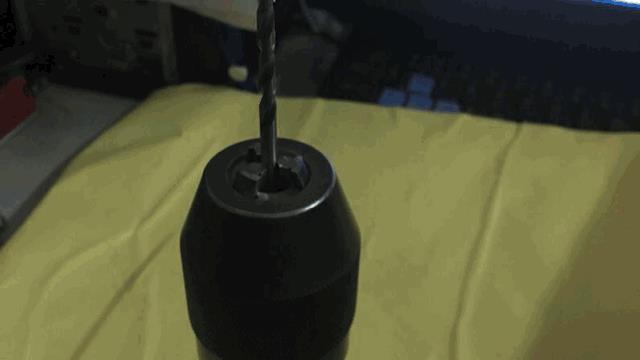

拆装图，

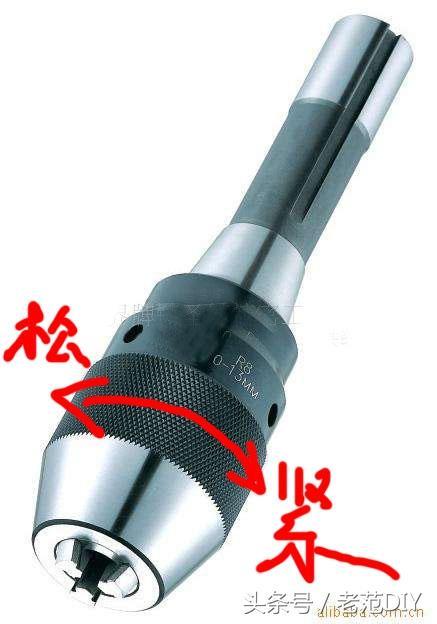

注意这个松紧方向右转紧，左转松开

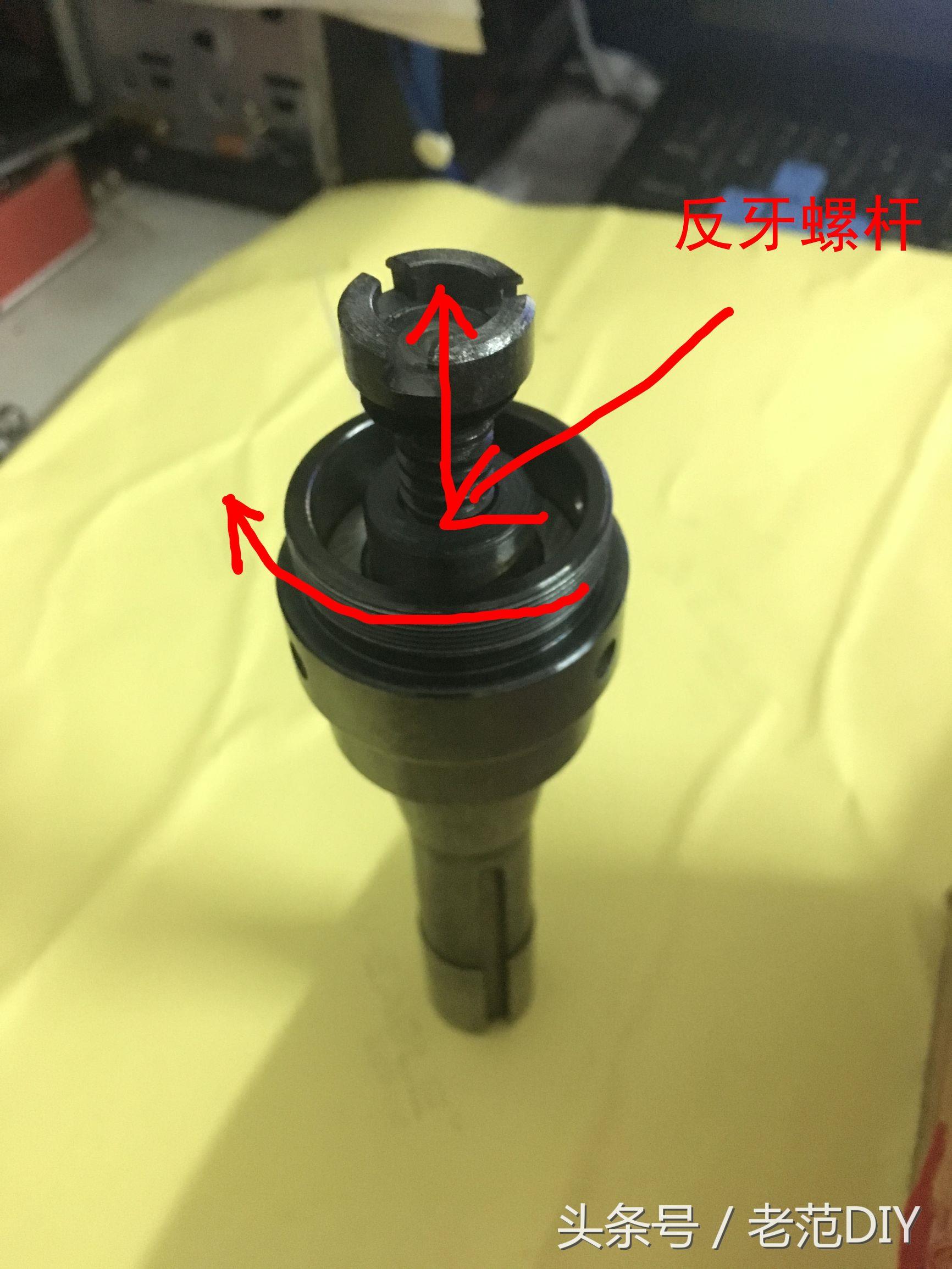

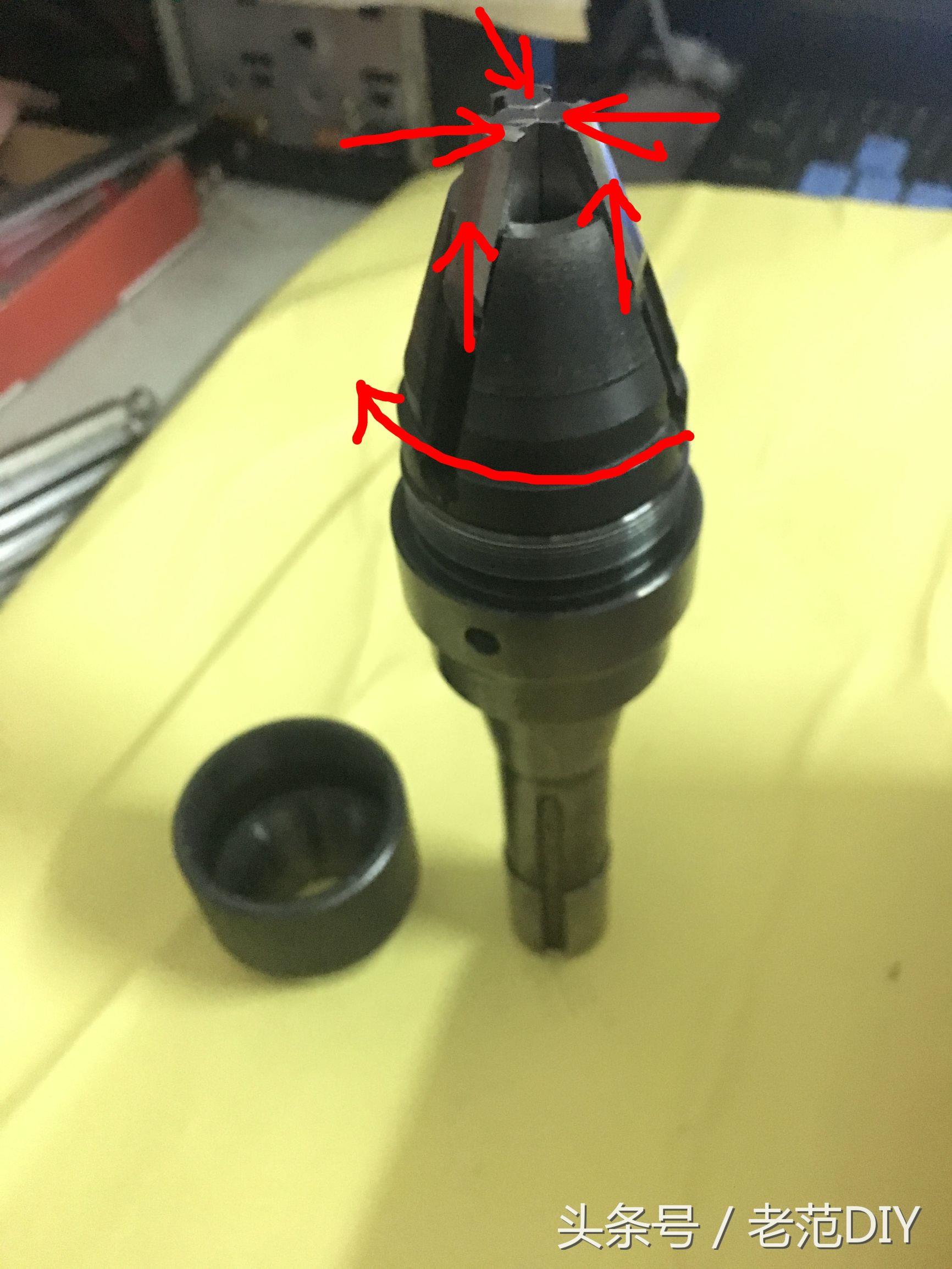

注意中间这个反牙螺杆，当外套按箭头方向转动时，螺杆就向什伸出，这就是重点，要的就是这个动作

三片夹笊就镶在螺杆上面，靠导向套的三个槽里作伸缩动作

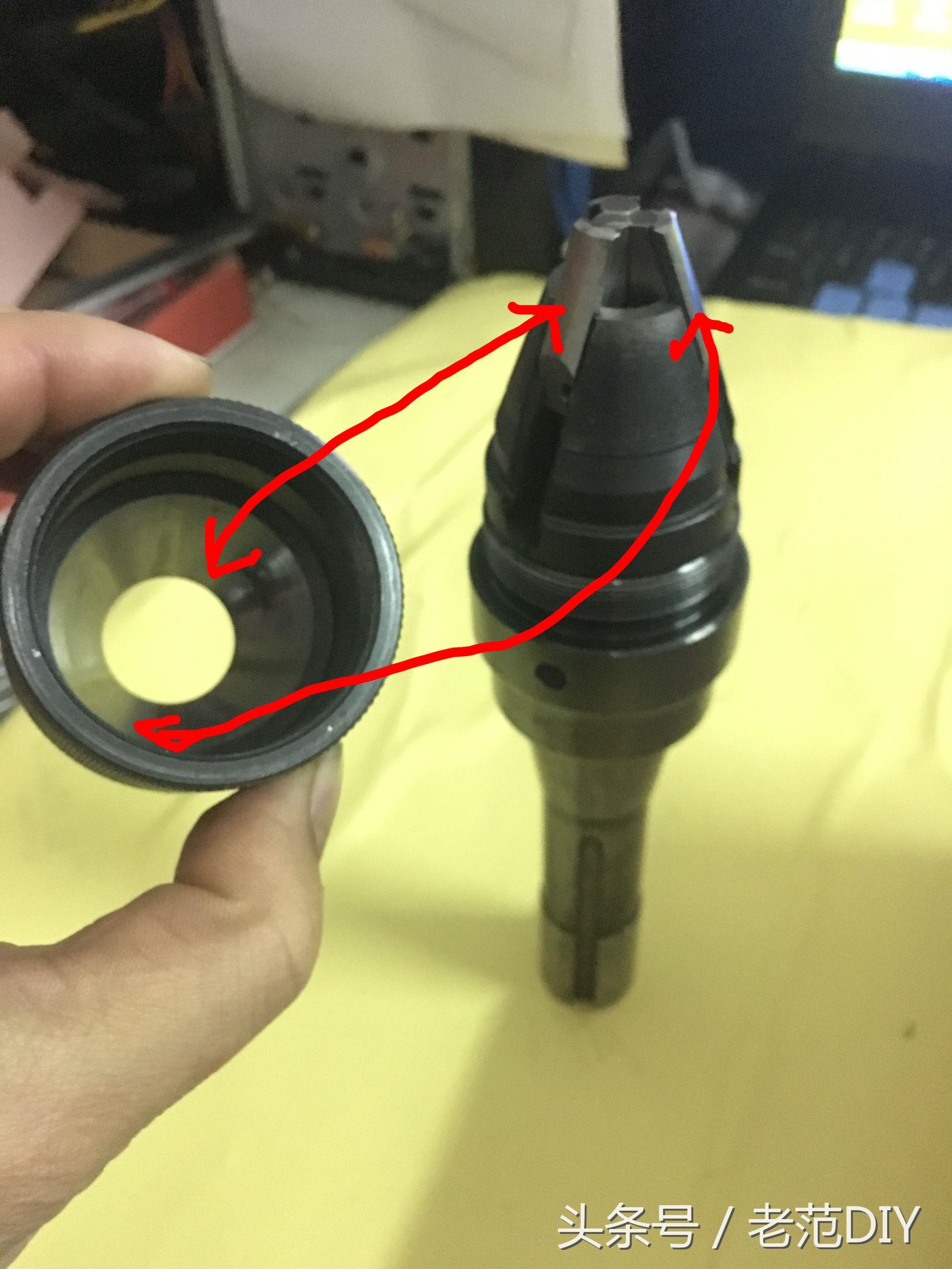

外套的内锥面配合三个夹笊，夹持钻头时，夹笊始终紧紧贴住内锥壁，越向上伸，受到内锥的挤压越大，夹笊抱

钻头的力越大越紧，那么重点来了，钻孔时，钻头受到两个力，一个向上的轴向推力一个径向的切削力。这两个力通过钻头传送到夹笊再到中间的螺杆，这两个力是和切削方向相反的，等同是在右旋螺杆，而螺杆是反牙，越是右旋越是往外伸出，越是能把夹笊向上顶出，这样就越紧了，就是这个原理叫自紧钻夹心，所以用这个来钻孔开反转时会自动松开，加工时要注意。
