空调器整机从结构上包括室内机、 室外机、 连接管道、 遥控器四部分组成。
室内机组包括蒸发器、 贯流 风扇、 室内风机、 电控部分等;
室外机组包括压缩机、 冷凝器、 毛细管、 轴流风 扇、室外风机、电气元件等。

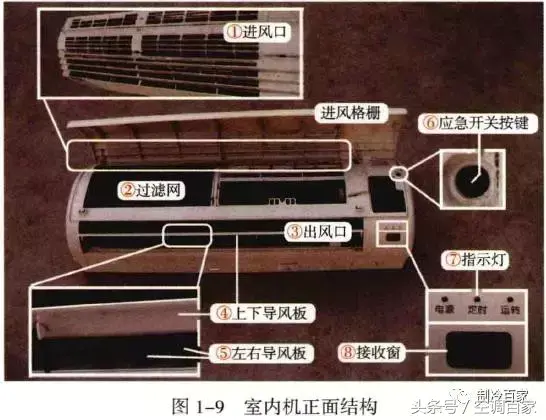

1、室内机结构
①进风口:房间的空气由进风格栅吸入, 并通过过滤网除尘。
②过滤网:过滤房间中的灰尘。
③出风口:降温或加热的空气经上下导风板和左右导风板调节方位后吹向房间。
④上下风门叶片(上下导凤板): 调节出风口上下气流方向(一般为自动调节)。
5左右凤门叶片(左右导凤顿): 调节出风口左右气流方向(一般为手动调节)。
⑥应急开关: 无遥控器时使用应急开关可以开启或关闭空调器的按键。
⑦指示灯:显示空调器工作状态的窗口。
8接收窗 : 接收遥控器发射的红外线信号。
⑨ 蒸发器接口:与来自室外机组的管道连接(粗管为气管, 细管为液管)。
2、室外机外部结构
1、进风口: 吸人室外空气(即吸人空调器周围的空气)。
2、出风口:吹出为冷凝器降温的室外空气(制冷时为热风)。
3、管道接口:连接室内机组管道(粗管为气管接三通阀, 细管为液管接二通阀)。
4、检修口(加氟口j)用于测量系统压力, 系统缺氟时可以加氟使用。
接线端子:连接室内机组的电源线。

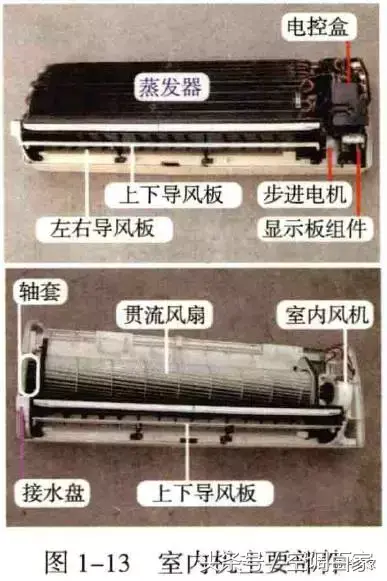

3、主要部件安装位置
室内机
制冷系统:蒸发器。
电控系统:电控盒(包括主板、 变压器、 环温和管温传感器等)、 显示板组件、 步进电机。
通风系统:室内风机、 贯流风扇、 轴套、 上下和左右导风板。
辅助部件:接水盘。

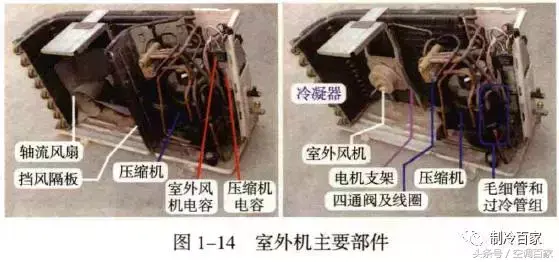

室外机
制冷系统:压缩机、冷凝器、毛细管、四通阀、过冷管组。
电控系统:室外风机电容、 压缩机电容。
通风系统:室外风机(轴流电机)、 轴流风扇。
辅助部件:电机支架。
4、电控系统
电控系统相当于 “大脑” 用来控制空调器的运行 一般使用微电脑(MCU) 控制方式,具有遥控、 正常自动控制、 自动安全保护、 故障自诊断和显示、 自动恢复等功能。

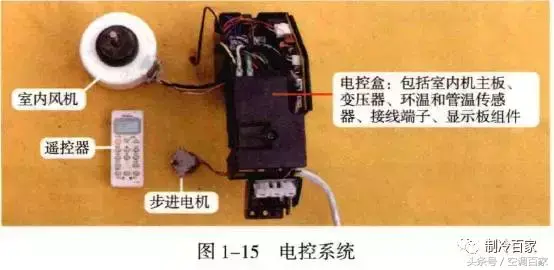

电控系统主要部件见图:
通常由主板、遥控器、变压器、环温和管温传感器、室内风机、步进电机、 压缩机、 室外风机、 四通阀线圈等组成。

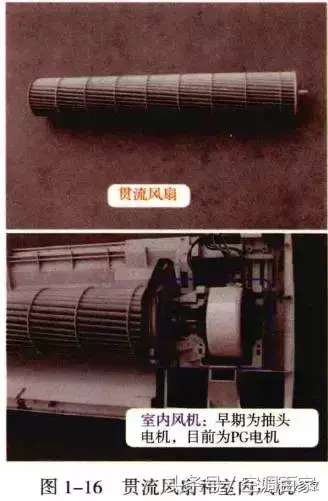

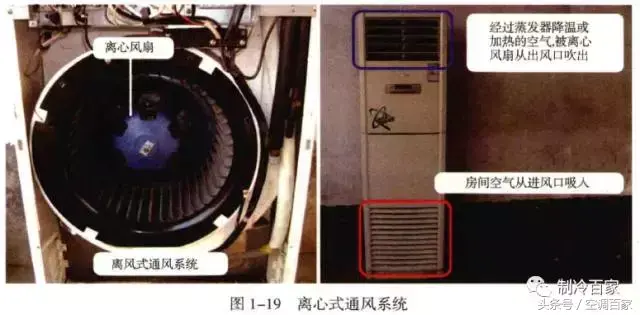

5、通风系统
为了保证制冷系统的正常运行而设计, 作用是强制使空气流过冷凝器或蒸发器, 加速热交换的进行。
6、箱体系统
箱体系统是空调器的骨髓。挂式空调器室内机组的箱体系统(即底座),所有部件均放置在箱体系统上,根据空调器设计不同外观会有所变化。
室外机底座,冷凝器、室外风机固定支架、压缩机等部件均安装在室外机底座上面。
