谁捏住了英伟达的命门？

被广泛视为第四次工业革命的 AIGC 浪潮，正在给人类的生产方式带来颠覆性的变革。凭借堪比黄金紧俏的 GPU，英伟达荣膺 AI" 卖水人 "，年内股价大涨 240%。

然而，多方抢购之下，英伟达 GPU 已经陷入产能瓶颈。最新的 H100 芯片早已全部卖空，现在下单要等 2024 年 Q1 甚至 Q2 才能用上。

根源在于，GPU 零部件产能严重不足，继而影响供应。

以 H100 芯片为例，其最关键的零部件主要是：1）逻辑芯片；2）HBM 存储芯片；3）CoWoS 封装。

核心的逻辑芯片尺寸为 814 平方毫米，主要由台积电最先进的台南 18 号工厂供应，使用的工艺节点则是 "4N"，实际是 5nm+。由于 PC、智能手机和非 AI 相关数据中心芯片市场疲软，目前台积电 5nm+ 产能利用率不到 70%。因此逻辑芯片供应没有问题。

在 H100 最中心的逻辑芯片旁边，是 6 块 HBM（High Bandwidth Memory），它一种基于 3D 堆叠工艺的 DRAM 内存芯片，像摩天大厦中的楼层一样可以垂直堆叠，将多个 DDR 芯片堆叠在一起，通过硅通孔（TSV）连接，并使用 TCB 键合，实现更高带宽、更高位宽、更低功耗、更小尺寸。

内存芯片对 GPU 性能至关重要，尤其是训练 AI 所用的高性能 GPU。推理和训练工作负载是内存密集型任务。随着 AI 模型中参数数量的指数级增长，仅权重一项就将模型大小推高到了 TB 级。因此，从内存中存储和检索训练和推理数据的能力决定了 GPU 性能的上限。

作为 HBM 的先驱，HBM 供应几乎由韩国内存芯片厂商 SK 海力士一家垄断，市占率超过 95%，也是唯一有能力生产 H100 各型号上所使用的 HBM3 的厂商。

HBM3 供应目前也相当紧俏，此前有媒体报道称，英伟达和 AMD 要求 SK 海力士提供尚未量产的下一代 HBM3E 芯片的样品。英伟达已要求 SK 海力士尽快供应 HBM3E，并愿意支付 " 溢价 "。

不过，随着存储芯片大厂纷纷投入重金提升 HBM3 产能，供应紧张的状况或在今年有所缓解。近期有媒体报道称，在通过最终质量测试后，三星电子 8 月 31 日与英伟达签署了协议，将向后者供应 HBM3。最早将于下周开始供应。

早些时候，花旗亦在报告中透露，三星将在四季度开始向英伟达供应 HBM3。

另一大产能瓶颈，在于 CoWoS 封装。

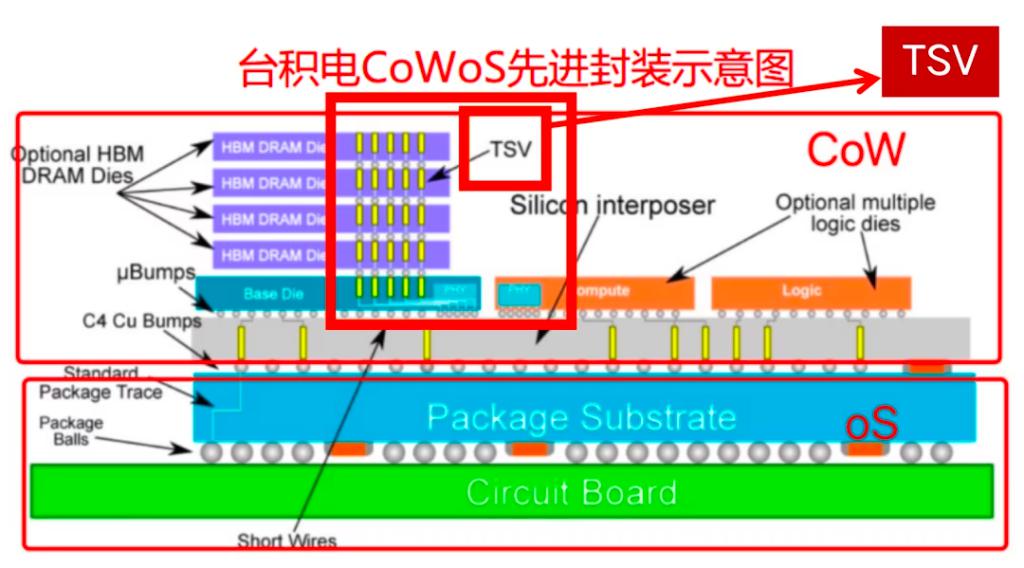

HBM 和 CoWoS 封装两种技术相辅相成。HBM 对焊盘数量和短线迹长度的要求很高，这就需要 CoWoS 先进封装技术来实现 PCB 甚至封装基板上无法实现的高密度、短连接。

目前，几乎所有的 HBM 都采用 CoWoS 封装技术。英伟达 GPU CoWoS 封装的主力供应商是台积电。但由于需求爆炸式增长，台积电产线即便开足马力也难以填补供需鸿沟。为此，台积电已经新开竹南、龙潭和台中三座工厂，其中竹南工厂占地 14.3 公顷，比其他封装厂的总和还要大。

有市场分析认为，台积电正积极加码先进封装产能，以满足市场对其先进封装解决方案的更多需求。

另外，英伟达首席财务官 Colette Kress 近期透露，英伟达在 CoWoS 封装等关键制程已开发并认证其他供应商产能，预期未来数季供应可逐步攀升，英伟达持续与供应商合作增加产能。
