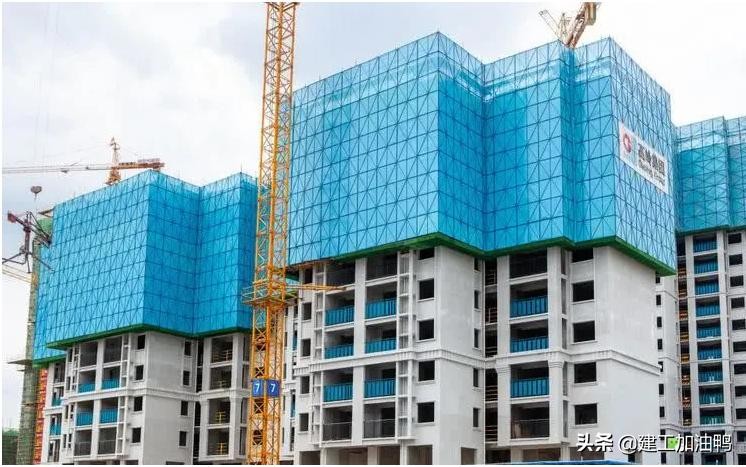

“爬架”，即：附着式升降脚手架，已广泛应用于高层及超高层建筑施工，是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。附着升降脚手架主要由集成化的附着升降脚手架架体结构、附着支座、防倾装置、防坠落装置、升降机构及控制装置等构成。

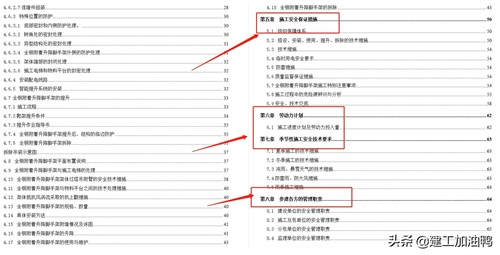

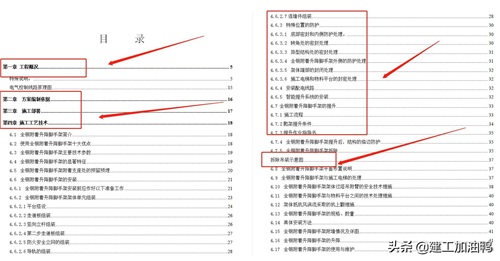

文末可免费领取【某建集团高层建筑全钢爬架施工方案】

集成附着式升降脚手架设计

1）集成附着式升降脚手架主要由架体系统、附墙系统、爬升系统三部分组成。

2）架体系统由竖向主框架、水平承力桁架、架体构架、护栏网等组成。

3）附墙系统由预埋螺栓、连墙装置、导向装置等组成。

4）爬升系统由控制系统、爬升动力设备、附墙承力装置，架体承力装置等组成。控制系统采用三种控制方式：计算机控制、手动控制和遥控器控制，并可以通过计算机作为人机交互界面，全中文菜单，简单直观，控制状态一目了然，更适合建筑工地的操作环境。控制系统具有超载、失载自动报警与停机功能。

5）爬升动力设备可以采用电动葫芦或液压千斤顶。

6）集成附着式升降脚手架有可靠的防坠落装置，能够在提升动力失效时迅速将架体系统锁定在导轨或其他附墙点上。

7）集成附着式升降脚手架有可靠的防倾导向装置。

8）集成附着式升降脚手架有可靠的荷载控制系统或同步控制系统，并采用无线控制技术。

集成附着式升降脚手架施工

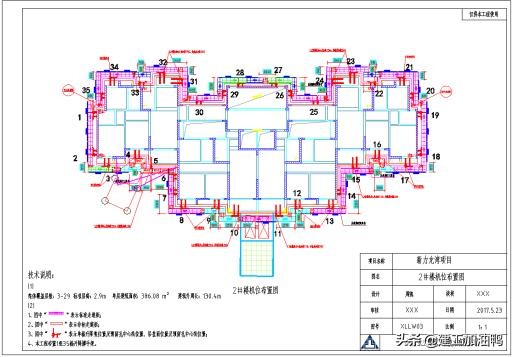

1）应根据工程结构设计图、塔吊附壁位置、施工流水段等确定附着升降脚手架的平面布置，编制施工组织设计及施工图。

2）根据提升点处的具体结构形式确定附墙方式。

3）制定确保质量和安全施工等有关措施。

4）制定集成附着式升降脚手架施工工艺流程和工艺要点。

5）根据专项施工方案计算所需材料。

技术指标

（1）架体高度不应大于5倍楼层高，架体宽度不应大于1.2m。

（2）两提升点直线跨度不应大于7m，曲线或折线不应大于5.4m。

（3）架体全高与支承跨度的乘积不应大于110㎡ 。

（4）架体悬臂高度不应大于6m和2/5架体高度。

（5）每点的额定提升荷载为100kN。

适用范围

集成附着式升降脚手架适用于高层或超高层建筑的结构施工和装修作业；对于16层以上，结构平面外檐变化较小的高层或超高层建筑施工推广应用附着升降脚手架；附着升降脚手架也适用桥梁高墩、特种结构高耸构筑物施工的外脚手架。

附【某建集团高层建筑全钢爬架施工方案】，领取方式戳尾图
